Определяет графическую канву (поверхность) для рисования.
Доступ к объекту
Доступ к объекту выполняется через визуальные компоненты, имеющие свойство Canvas. Например:
frm=new TForm();
...
cnvObj=frm.Canvas;
| Собственные свойства
|
| Свойство
| Тип
| Описание
|
| Brush
| TBrush
| дескриптор кисти канвы
|
| CopyMode
| Enum
| режим копирования изображений (см. ниже)
|
| Font
| TFont
| дескриптор шрифта канвы
|
| Pen
| TPen
| дескриптор пера канвы
|
| PenPos
| TPoint
| текущая позиция пера
|
| Pixels[][]
| TColor
| индексированная таблица точек канвы
|
| TextFlags
| Enumset
| флаги отображения текста (см. ниже)
|
| Только чтение
| [TYPE]
| [DESC]
|
| CanvasOrientation
| Enum
| ориентация канвы (см. ниже)
|
| ClipRect
| TRect
| прямоугольник отсечения канвы
|
| Handle
| Number
| дескриптор канвы Windows GDI
|
| LockCount
| Number
| счетчик блокировок канвы для эксклюзивного использования
|
|
| Свойство CopyMode
|
| Значение
| Описание
|
| cmBlackness
| заполнить канву черным цветом
|
| cmDstInvert
| заполнить канву инвертированным цветом фона
|
| cmMergeCopy
| объединить изображения операцией AND
|
| cmMergePaint
| объединить изображения операцией OR
|
| cmNotSrcCopy
| копировать инвертированное изображение источника
|
| cmNotSrcErase
| объединить изображения операцией OR, затем инвертировать результат
|
| cmPatCopy
| копировать изображение-источник
|
| cmPatInvert
| объединить изображения операцией XOR
|
| cmPatPaint
| объединить изображения операцией OR, затем результат и изображение на канве вновь объединить операцией OR
|
| cmSrcAnd
| объединить изображения операцией AND
|
| cmSrcCopy
| копировать изображение-источник
|
| cmSrcErase
| инвертировать изображение на канве, затем объединить результат с изображением источника
|
| cmSrcInvert
| объединить изображения операцией XOR
|
| cmSrcPaint
| объединить изображения операцией OR
|
| cmWhiteness
| заполнить канву белым цветом
|
|
| Свойство TextFlags
|
| Значение
| Описание
|
| ETO_CLIPPED
| ограничить текст прямоугольником отсечения канвы
|
| ETO_GLYPH_INDEX
| отменить обработку текста языковым драйвером Windows
|
| ETO_NUMERICSLATIN
| отображать цифры латинскими символами
|
| ETO_NUMERICSLOCAL
| отображать цифры в соответствии с региональными настройками Windows
|
| ETO_OPAQUE
| очистить фон под символами текста
|
| ETO_RTLREADING
| вывести текст справа налево
|
|
| Свойство CanvasOrientation
|
| Значение
| Описание
|
| coLeftToRight
| слева направо
|
| coRightToLeft
| справа налево
|
|
| Собственные методы
|
| Метод
| Описание
|
| Arc
| рисует дугу эллипса (окружности)
|
| Chord
| рисует закрашенную замкнутую фигуру, ограниченную дугой эллипса (окружности) и хордой
|
| CopyRect
| копирует прямоугольную часть изображения
|
| Draw
| выводит изображение в указанную точку с указанной прозрачностью
|
| DrawFocusRect
| рисует пунктирный прямоугольник в режиме XOR
|
| Ellipse
| рисует закрашенный эллипс (окружность)
|
| FillRect
| закрашивает указанный прямоугольник текущей кистью
|
| FloodFill
| закрашивает замкнутую область текущей кистью
|
| FrameRect
| рисует прямоугольник цветом текущей кисти
|
| Line
| рисует линию из начальной точки в конечную
|
| LineTo
| рисует линию из текущей позиции пера в новую позицию
|
| Lock
| блокирует канву для эксклюзивного использования
|
| MoveTo
| перемещает перо в новую позицию
|
| Pie
| рисует закрашенный сектор эллипса (окружности)
|
| PolyBezier
| рисует сглаженную кривую по указанным опорным точкам
|
| Polygon
| рисует замкнутую фигуру с кусочно-линейной границей
|
| Polyline
| рисует кусочно-линейную линию
|
| Rectangle
| рисует прямоугольник текущим пером
|
| Refresh
| немедленно перерисовывает изображение на канве
|
| RoundRect
| рисует закрашенный прямоугольник с закругленными углами
|
| SetBkMode
| устанавливает указанный режим фона
|
| StretchDraw
| выводит указанное изображение в указанный прямоугольник
|
| TextHeight
| возвращает высоту указанной текстовой строки
|
| TextOut
| выводит указанную текстовую строку в указанной позиции
|
| TextWidth
| возвращает ширину указанной текстовой строки
|
| TryLock
| выполняет попытку блокировки канвы для эксклюзивного использования
|
| Unlock
| уменьшает счетчик блокировок канвы
|
|
Стандартные методы

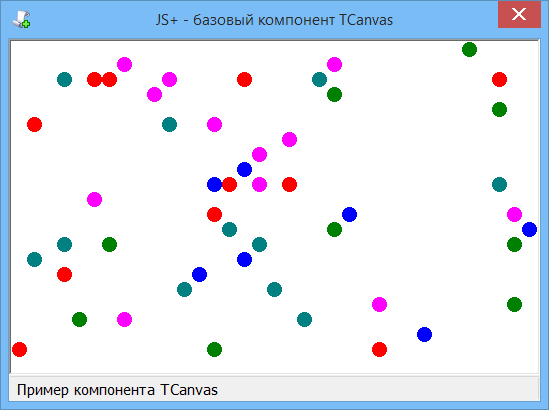

var dx=15,dy=15;
// Главная форма
frm=new TForm();
frm.Caption="JS+ - базовый компонент TCanvas";
// Строка состояния
stb=new TStatusBar(frm);
stb.SimpleText=" Пример компонента TCanvas";
// Панель
pnl=new TPanel(frm);
pnl.BorderStyle=bsSingle;
pnl.ClientWidth =dx*35+2;
pnl.ClientHeight=dy*22+2;
pnl.Color=clWhite;
// Подогнать размер формы под размер панели
frm.ClientWidth =pnl.Width;
frm.ClientHeight=pnl.Height+stb.Height;
// Изображение
img=new TImage(pnl);
img.SetBounds(1,1,pnl.ClientWidth-2,pnl.ClientHeight-2);
cnv=img.Canvas;
cnv.Brush.Color=pnl.Color;
cnv.FillRect(cnv.ClipRect);
// Таймер
tmr=new TTimer(frm);
tmr.Interval=20;
tmr.Enabled=true;
tmr.OnTimer=tmr_Timer;
frm.ShowModal();
// Обработчик события OnTimer
function tmr_Timer(tmr)
{
var clr,rct=cnv.ClipRect;
var x=Math.round((rct.Width() *Math.random())/dx);
var y=Math.round((rct.Height()*Math.random())/dy);
switch (Math.rand(10)) {
case 0: clr=clRed; break;
case 2: clr=clGreen; break;
case 4: clr=clBlue; break;
case 6: clr=clTeal; break;
case 8: clr=clFuchsia; break;
default: clr=pnl.Color;
}
x*=dx; y*=dy;
cnv.Pen.Color=cnv.Brush.Color=clr;
cnv.Ellipse(x,y,x+dx,y+dy);
}
|
Примечание
Для исключения конфликтов с системой отрисовки Windows рисование на канве следует выполнять в следующих случаях:
| -
| в процессе обработки события OnPaint: для любых компонентов, имеющих свойство Canvas;
| | -
| в любое время: для компонентов, самостоятельно сохраняющих состояние канвы, например TImage.
|
Совместимость
C++ Builder/Delphi
|
